ТУ 4228-027-46146329-2000

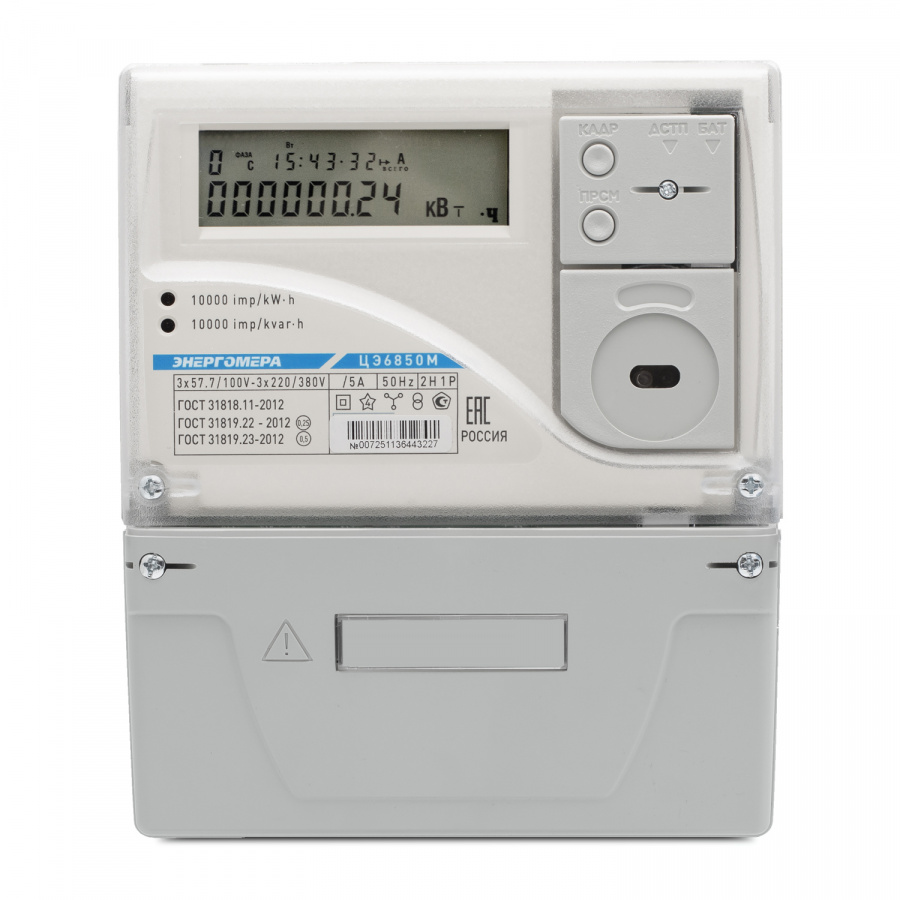

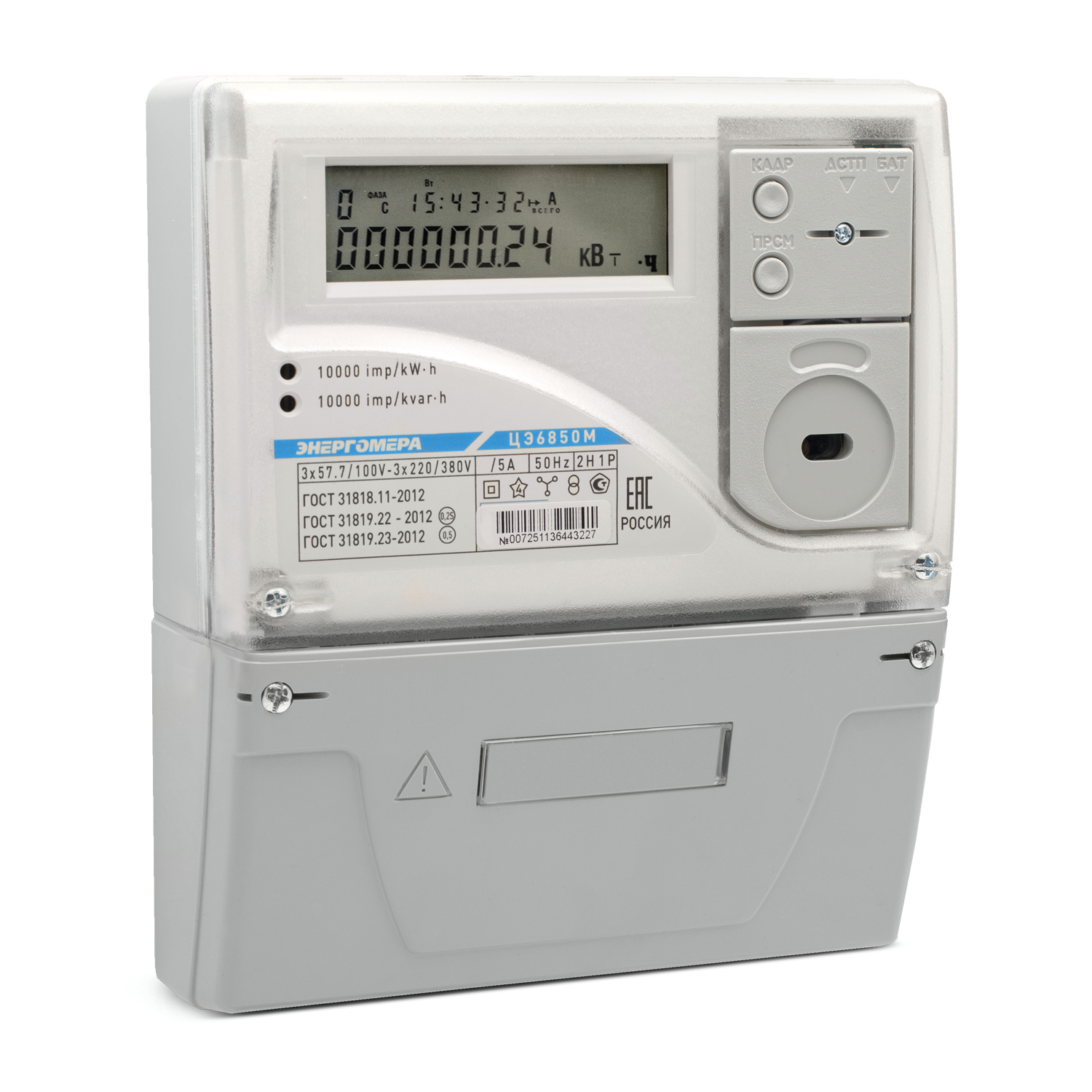

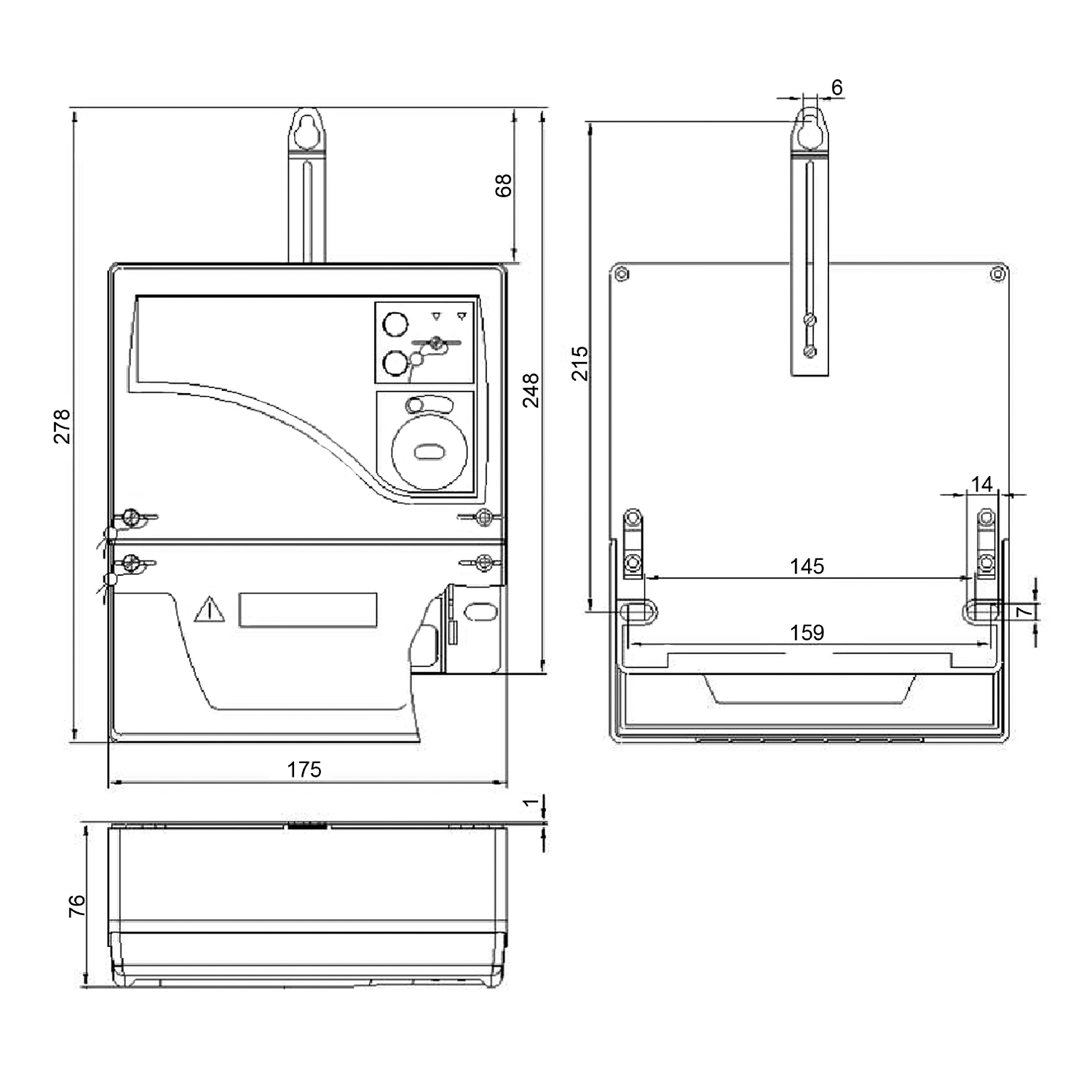

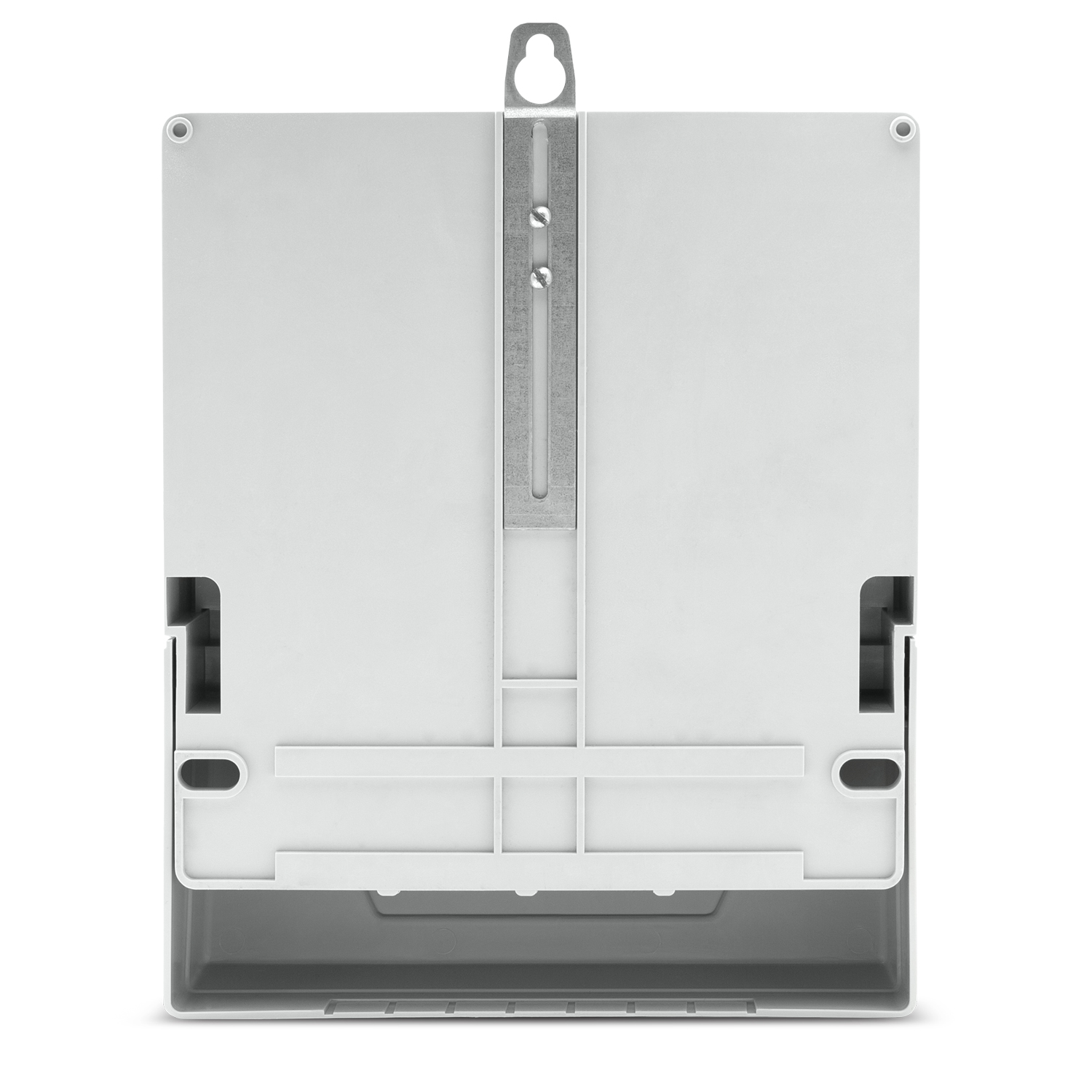

Счетчик предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).
Счетчик электроэнергии обеспечивает учет:
количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
количества потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем не корректно;
количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24 месяца;
количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45 суток;
максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
графиков активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии (для периода усреднения, равного 30 мин, глубина хранения составит 128 суток).
энергию потерь в цепях тока нарастающим итогом для каждого направления электроэнергии, с учетом коэффициента трансформации тока.
Счетчик электроэнергии обеспечивает измерение и индикацию:
полной, активной и реактивной мощности по каждой из фаз и суммарно;
среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
среднеквадратических значений токов по каждой фазе в цепях тока;
углов сдвига фазы между основными гармониками фазных напряжений и токов;
углов сдвига фазы между основными гармониками фазных напряжений;
коэффициентов активной и реактивной мощности по каждой фазе (с не нормируемой точностью);
частоты сети.
Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):
параметров администратора:
- пароль администратора (до 6 символов);
- восемь паролей пользователя для доступа по интерфейсу (до 6 символов);
параметров пользователя:
- текущего времени и даты величины суточной коррекции хода часов;
- разрешения перехода на "летнее" время, с заданием месяцев перехода на "зимнее", "летнее" время (переход на летнее время осуществляется в 2 часа, а на зимнее в 3 часа последнего воскресенья заданных месяцев);
- до двенадцати дат начала сезона;
- до двенадцати зон суточного графика тарификации;
- до 36 графиков тарификации;
- до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- графиков тарификации для каждого из семи дней недели;
- коэффициентов трансформации тока и напряжения интервала усреднения мощности; - интервала усреднения мощности;
- идентификатора (до 16 символов);
- рабочей скорости обмена и времени активности интерфейса;
- установок для контроля фазных напряжений;
- сопротивления линий передачи электроэнергии по каждой фазе (для расчета энергии потерь).
параметров, задаваемых при настройке:
- типа счетчика электроэнергии по номинальному току и напряжению;
- калибровочного коэффициента кварцевого резонатора;
- коэффициентов пересчета по току;
- коэффициентов пересчета по напряжению;
- калибровочных коэффициентов фазовой погрешности.
Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.
Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
Обеспечивает сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.
Обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик счетчика с фиксацией группы перепрограммируемых параметров.
Обеспечивает фиксацию 100 последних изменений фазных напряжений с фиксацией характера изменения параметров, 100 последних изменений состояния счетчика, 65536 срабатываний электронной пломбы счетчика и 65536 срабатываний электронной пломбы зажимной колодки.
В электросчетчике имеется испытательное выходное устройство - основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).
Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсов RS485, RS232.
Обмен данными через оптический порт и интерфейс соответствует
ГОСТ Р МЭК 61107-2001.
Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов RS485, RS232.
Особенности электросчетчика
Расширенный диапазон по напряжению 0,2 - 1,15 Uн, может эксплуатироваться в сетях 57,7; 127 и 220 В.
Технологический запас по классу точности
Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
Обеспечение учета реальных потерь в ЛЭП (W=I2Rt)
Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика — «электронная пломба».
Возможность замены элемента питания без вскрытия корпуса.
Автоматическая самодиагностика с выдачей результата
Защита от недоучета и хищений электроэнергии
Устойчивость к климатическим, механическим и электромагнитным воздействиям
Примечания
Энергия, накопленная при незапрограммированном режиме тарификации или при обнаружении сбоев в работе электросчетчика, заносится в отдельный регистр.
Устройство УСП6800 для считывания информации об учете и программирования многотарифных счетчиков электроэнергии поставляется по отдельному договору на один или на группу счетчиков электроэнергии.
Показатели
Величины
Класс точности по активной энергии
0,2S; 0,5S; 1
Класс точности по реактивной энергии
0,5; 1; 2
Диапазон номинальных фазных напряжений, В
57,7 - 220
Номинальный (максимальный) ток, А
1 (1,5); 5 (7,5); 5 (100)
Стартовый ток (чувствительность), мА
5; 20
Частота измерительной сети, Гц
50±2,5
Число тарифов
4
Время усреднения профилей нагрузки, мин
1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки
