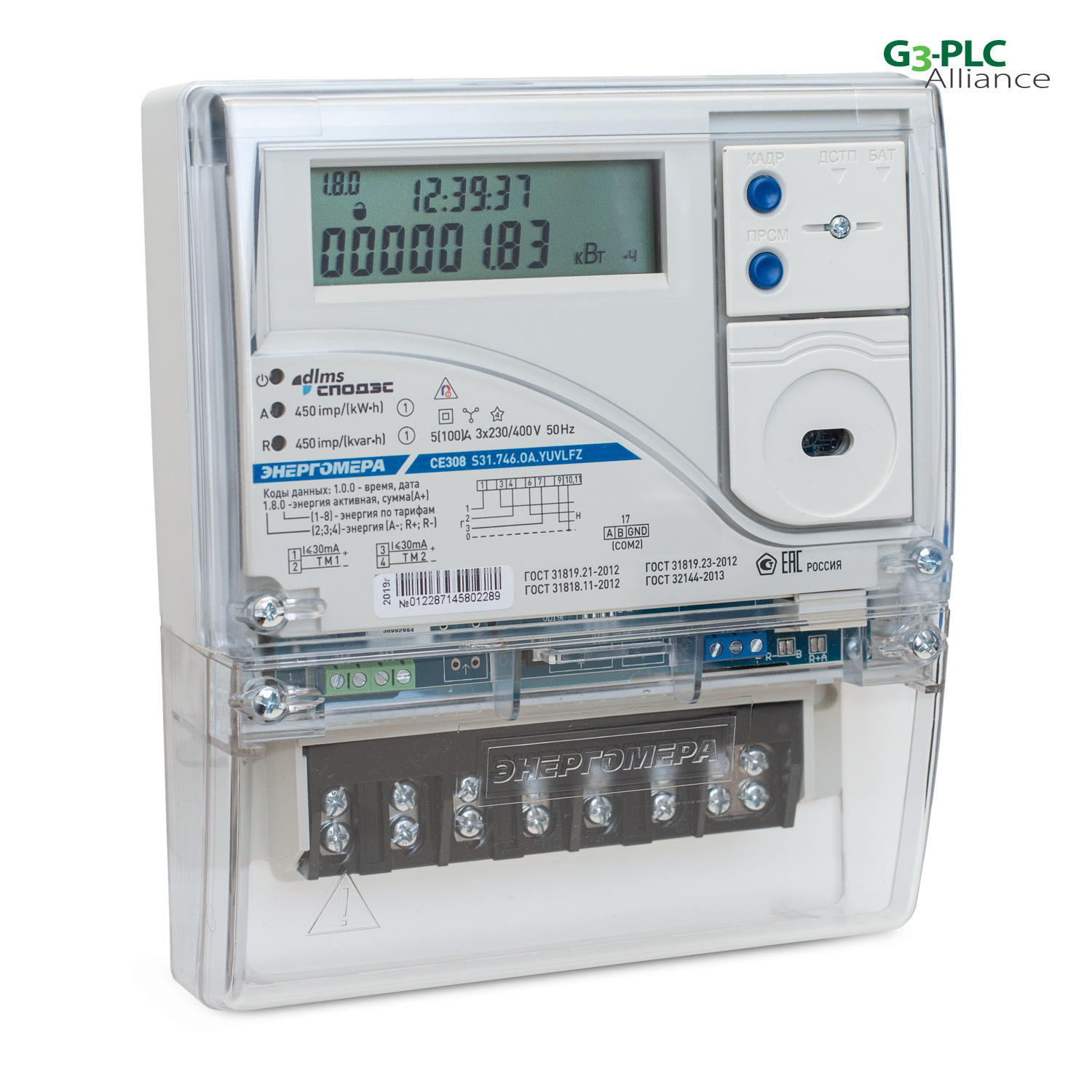

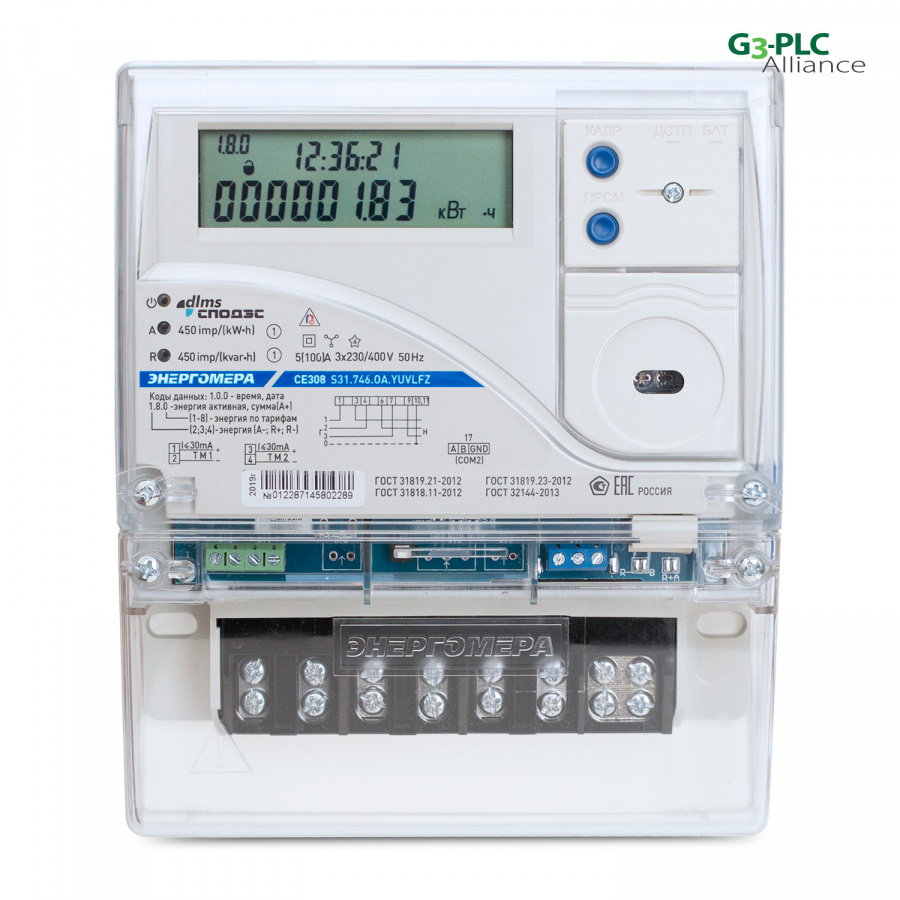

Многофункциональный трехфазный счетчик электроэнергии непосредственного и трансформаторного включения. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.
Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).
Характеристики надежности
Средняя наработка на отказ - 220000 часов.
Межповерочный интервал - 16 лет.
Средний срок службы - 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
Поддержка протокола обмена IEC 62056 СПОДЭС /DLMS, МЭК 60870-5-104
Исполнения с модулями связи PLC G3, RS485, RS485+RS485, RS485+GSM/GPRS, GSM/GPRS.
Измерение показателей качества электроэнергии по классу «S»:
положительное и отрицательное отклонение напряжения;
отклонение частоты сети;
длительность и глубина провала напряжения;
длительность и максимальное значение перенапряжения;
перерывы электроснабжения.
Измерение параметров сети:
частоты напряжения;
фазных токов;
фазных напряжений;
углов между током и напряжением по фазам;
междуфазных (линейных) напряжений;
коэффициента мощности по фазам и суммарно;
углов между током и напряжением по фазам;
активной мощности по фазам и суммарно;
реактивной мощности по фазам и суммарно;
полной мощности по фазам и суммарно.
Защита информации.
Защита от несанкционированного вскрытия (электронные пломбы).
Датчик магнитного поля.
Журналы событий.
Ведение 60 типов событий в двух журналах с учетом времени нарушений:
Журнал событий счетчика;
Журнал изменения настроек.
Ведение ретроспективы учета:
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
Наличие импульсных входов
В счетчиках электроэнергии с модификацией Т наличие импульсных входов реализовано в базе прибора учета или путем применения внешнего модуля расширения импульсных входов производства АО Энергомера или аналогичных. Реализация импульсных входов зависит от модификации шкафа учета электроэнергии.
Анализ качества электроэнергии.
Контроль потребляемой активной мощности.
Контроль потребляемой «мгновенной мощности».
Контроль потребления активной энергии.
Контроль напряжения питающей сети.
Контроль токов.
Контроль частоты сети.
Контроль последовательности чередования фаз.
Контроль обрыва фазы.
Контроль встречного потока мощности.
Реле сигнализации.
Телеметрические выходы с возможностью использования их в качестве «реле».
Звуковой сигнал.
Сигнализация по интерфейсу.
Самодиагностика.
Механизм гибкой настройки реакции на события, возникающие в счетчике.
Отображение информации на ЖКИ сопровождаемое кодами OBIS.
Управление нагрузкой потребителя по заданному расписанию.
Программное обеспечение
Встроенное программное обеспечение счетчика электроэнергии трехфазного многофункционального СЕ308 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении реализованы все перечисленные функциональные возможности счетчика.
Показатели
Величины
Класс точности по активной/реактивной энергии
0,5S/0,5; 0,5S/1; 1/1
Номинальное напряжение, В
3x57.7/100; 3x230/400
Базовый (максимальный) ток, А
5 (10); 5 (100)
Стартовый ток (чувствительность), мА
5; 10
Частота измерительной сети, Гц
50±2,5
Число тарифов
8
Время усреднения профилей нагрузки, мин
1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки
