Счетчик является трехфазным, универсальным, трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты, напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в АИИС КУЭ для передачи измеренных и вычисленных параметров на диспетчерский пункт контроля, учета и распределения электрической энергии.
Подробное описание| Показатели | Величины |
|---|---|
| Класс точности по активной/реактивной энергии | 0,5S/0,5; 1/1 |
| Номинальное напряжение, В | 3x57.7/100; 3x230/400 |
| Базовый (максимальный) ток, А | 5 (10); 5 (100) |
| Частота измерительной сети, Гц | 50±2,5 |
| Число тарифов | 4 |
| Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
| Глубина хранения профиля (при времени усреднения 60 мин.), сутки | 256 |
| Количество датчиков тока, шт | 3 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 60 |

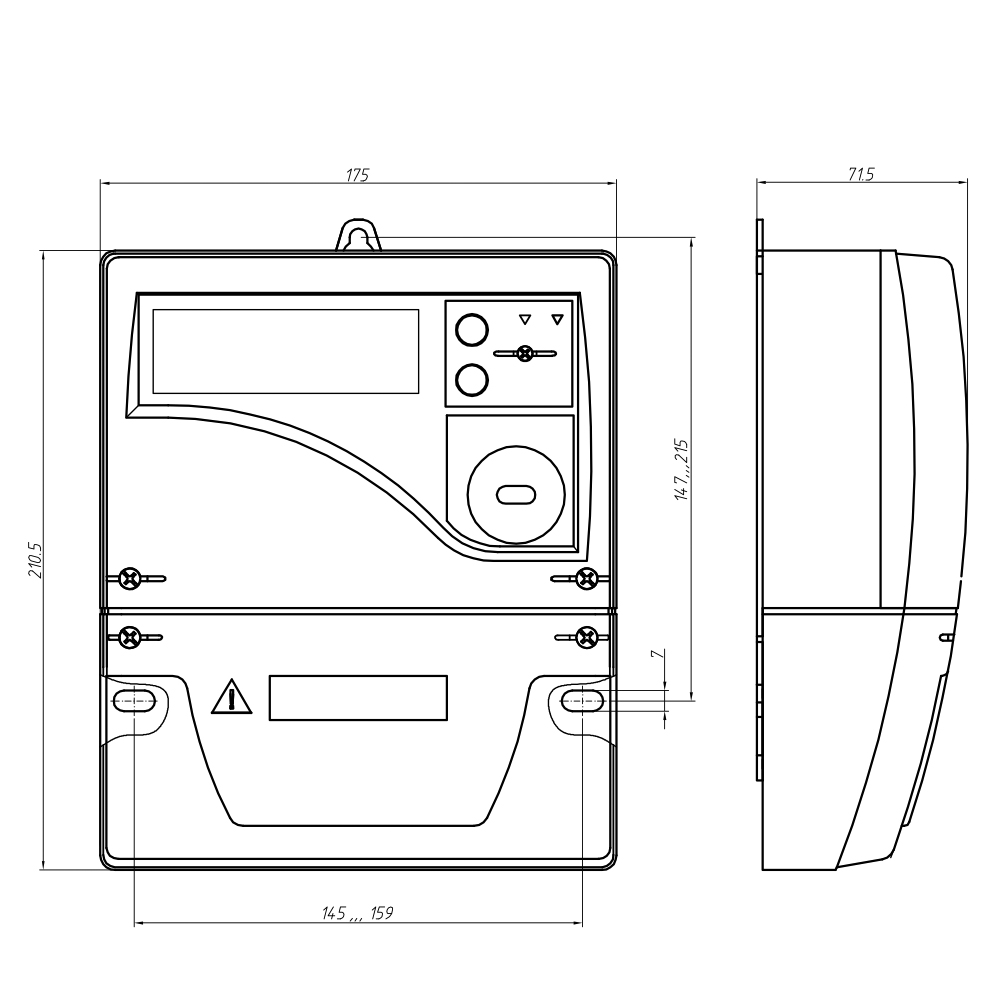

| Габаритные размеры (ВхШхГ), не более, мм | 210,5 x 175 x 71,5 |
| Масса, не более, кг | 3 |
| Степень защиты по ГОСТ 14254-96 | IP51 |
