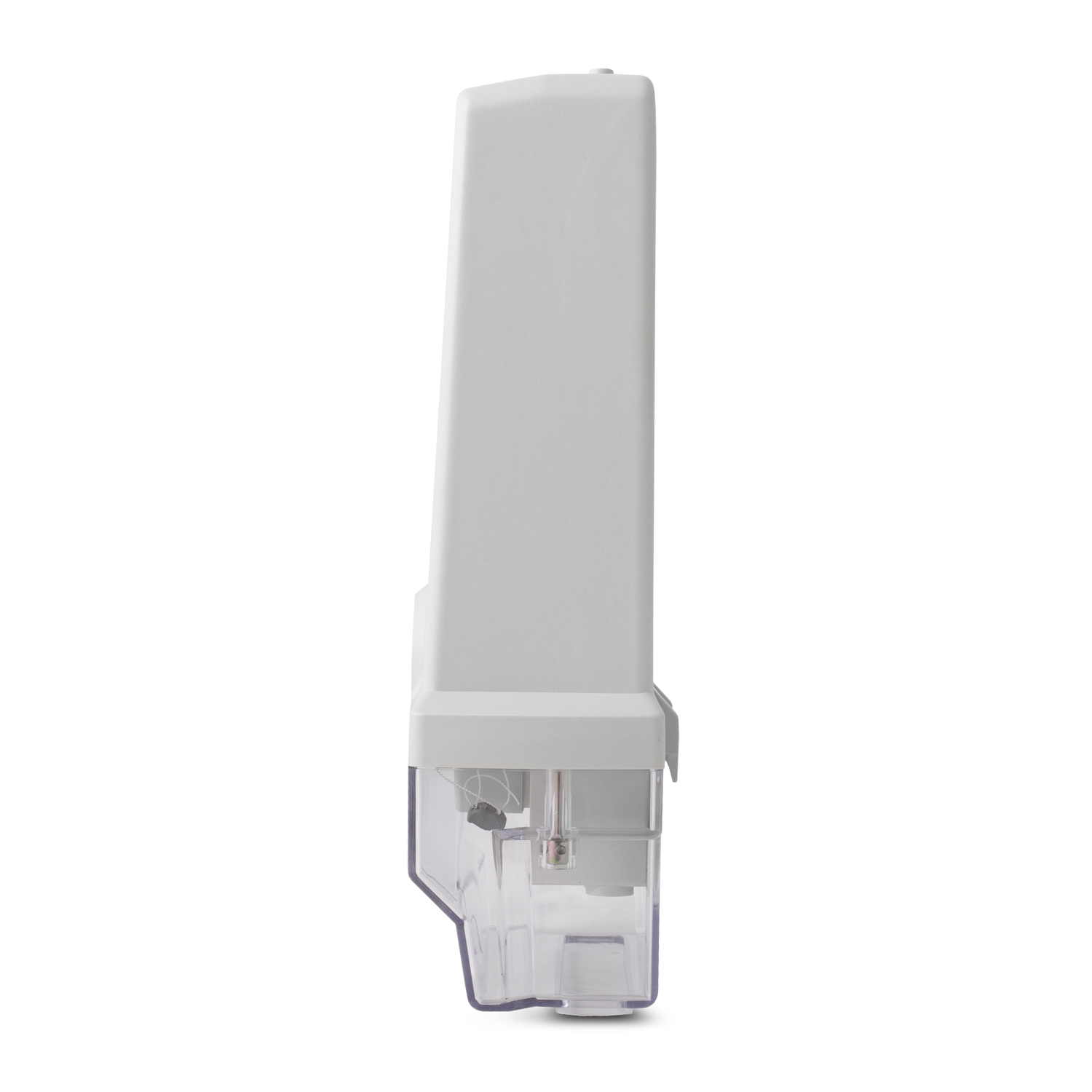

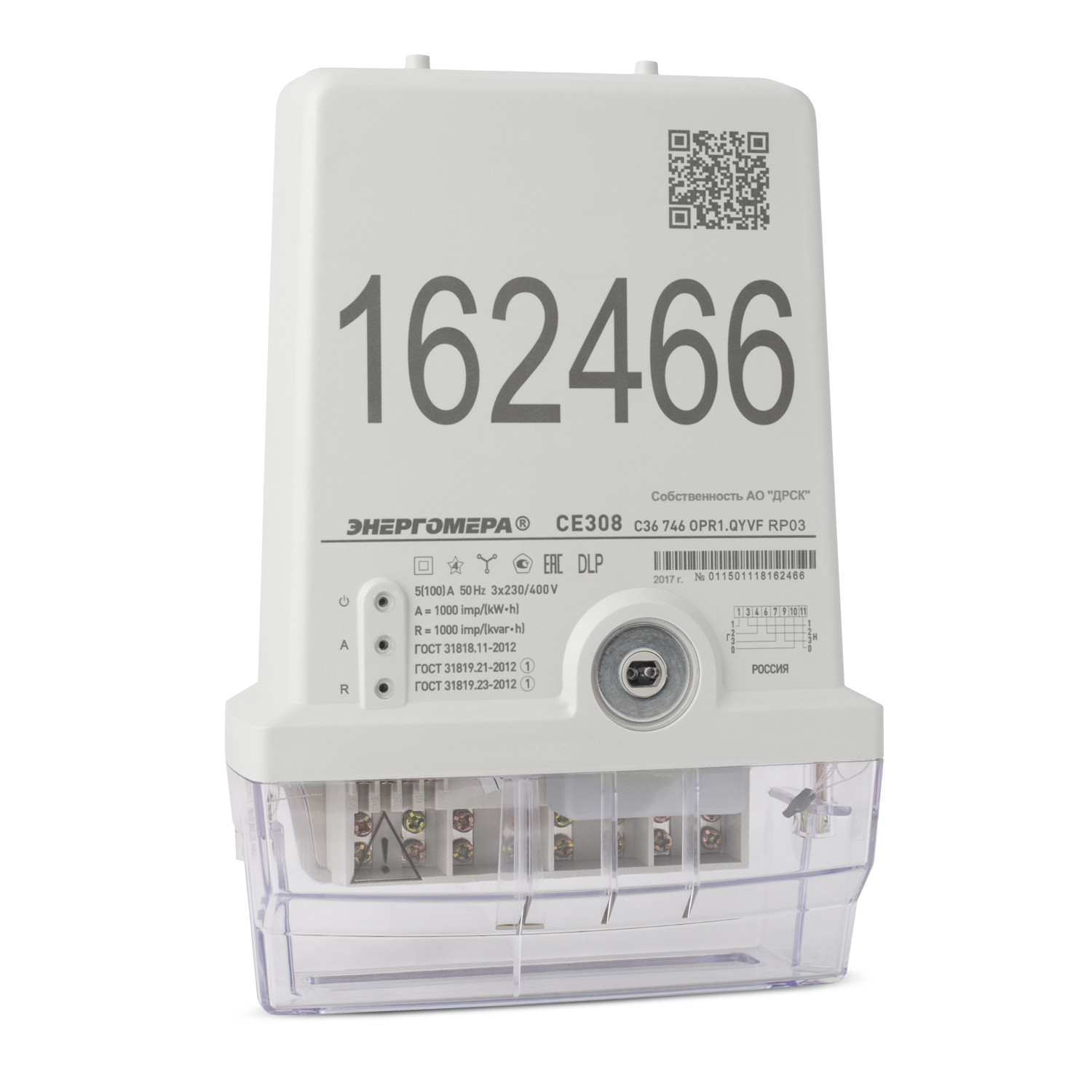

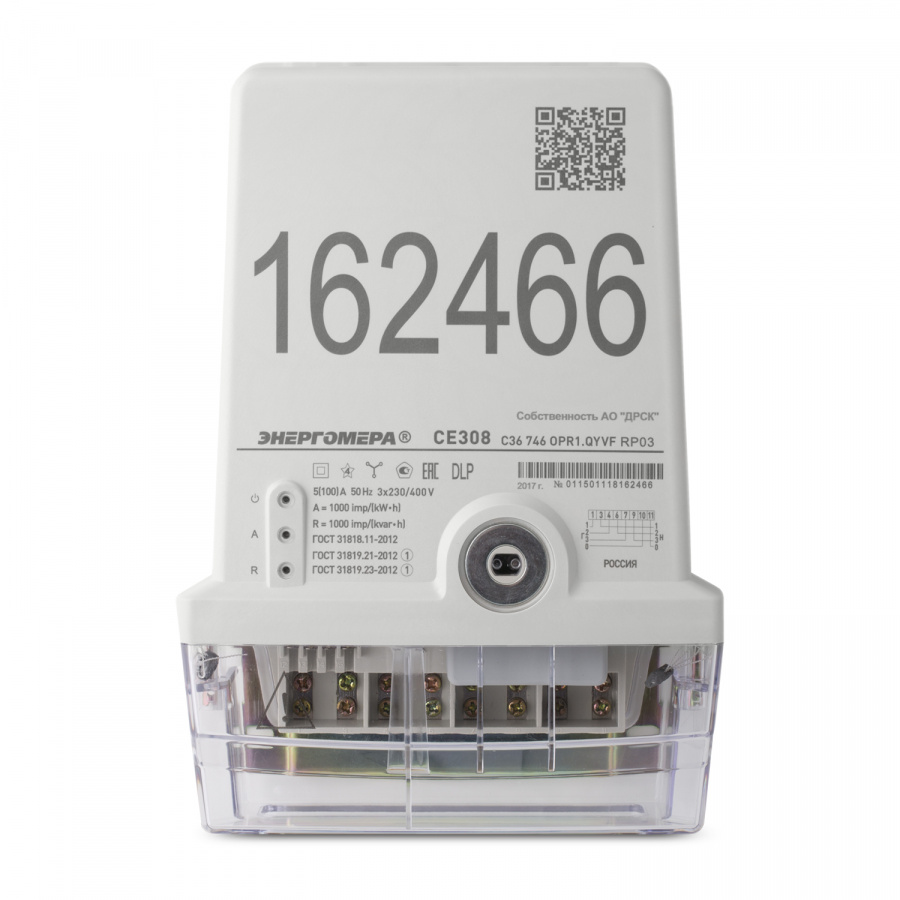

Трехфазный многотарифный счетчик CE308-C36 DLP

Описание

Счетчик прямого включения предназначен для измерения активной и реактивной электрической энергии в прямом (потребляемом) и обратном (генерируемом) направлениях, в трехфазных четырехпроводных цепях переменного тока. Для наружной установки, может использоваться без дополнительной защиты от окружающей среды и устанавливаться на опоре линии электропередачи или фасаде здания. Предназначен для автономной работы или в составе АИИС КУЭ для однотарифного и многотарифного учета электрической энергии в коммунальной энергетике, с возможностью отключения нагрузки потребителя, с передачей накопленной информации через беспроводную сеть, PLC-интерфейс, а также через оптический интерфейс и устройство считывания счетчиков (удаленный дисплей).

Подробное описание

Доступные цены на весь ассортимент

Быстрая подготовка вашего заказа

Гарантия качества от производителей

Нормативно - правовое обеспечение

Соответствует ГОСТ 31818.11-2012
Соответствует ГОСТ 31819.21-2012
Соответствует ГОСТ 31819.23-2012
Сертифицирован и внесен в Государственный реестр средств измерений РФ
Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

Средняя наработка на отказ - 220000 часов.
Межповерочный интервал - 16 лет
Средний срок службы - 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Особенности счетчика:

Установка счетчика на опоре без дополнительной защиты.
Наличие каналов связи:
- оптический интерфейс, предназначенный для локального считывания данных;
- радиоинтерфейс 434 МГц - предназначен для работы счетчика в система АСКУЭ;
- радиоинтерфейс 868 МГц - предназначен для обмена данным с устройством считывания счетчиков CE901 RUP-02;
- PLC - предназначен для обмена данным с устройством считывания счетчиков CE901 RUP-02.
Встроенное реле управления нагрузкой потребителя.

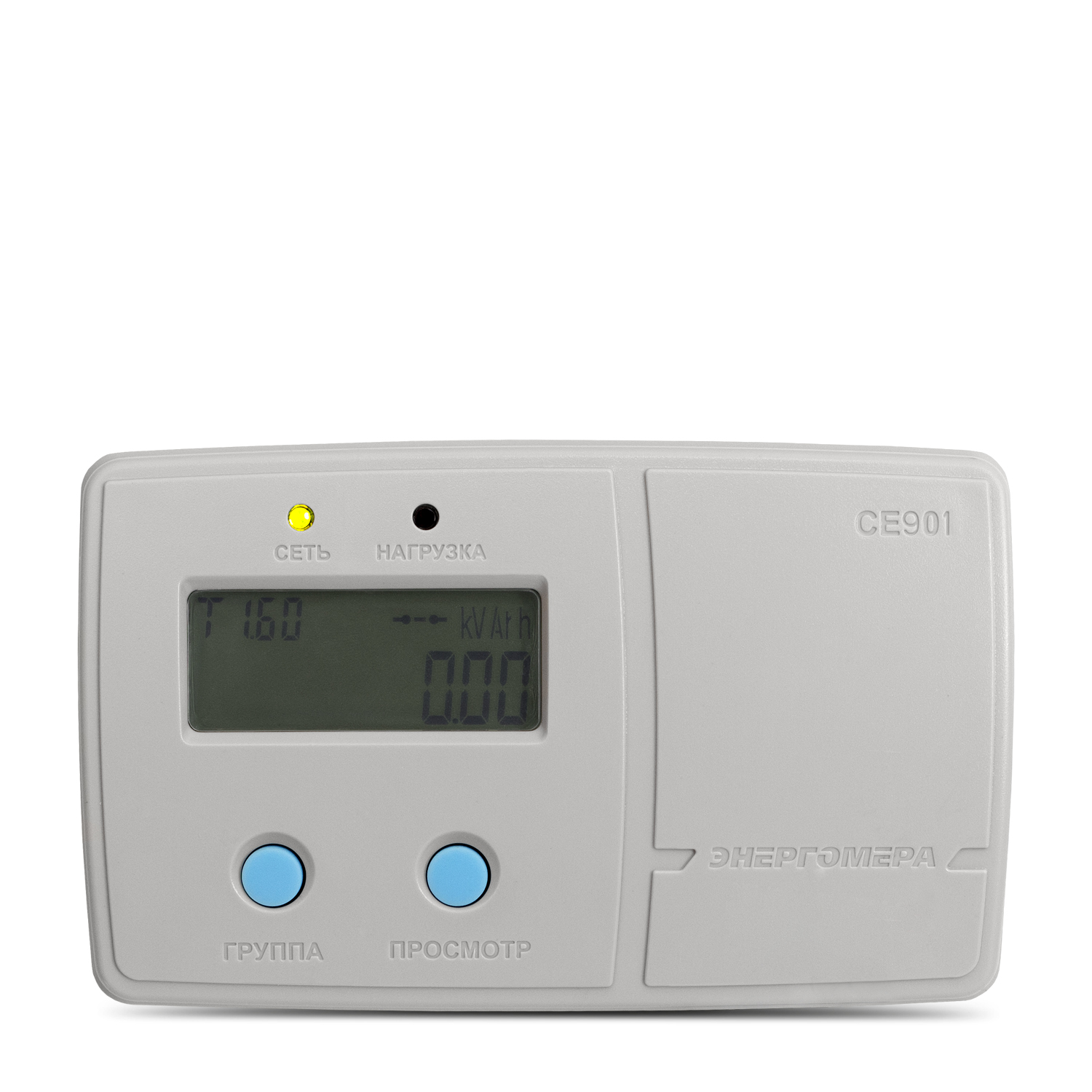

Устройство считывания счетчиков CE901 RUP-02.
Контроль вскрытия крышки зажимов и кожуха.
Контроль воздействий магнитным полем

Функциональные возможности:

Многотарифный учет электроэнергии.
Измерение параметров сети:
- частоты;
- фазных токов;
- фазных напряжений;
- углов между током и напряжением по фазам;
- коэффициентов мощности по фазам и трехфазного;
- активной мощности по фазам и суммарно;
- реактивной мощности по фазам и суммарно;
- полной мощности по фазам и суммарно.
Контроль лимитов полной, активной, реактивной мощности, фазных напряжений, фазных токов, частоты сети, чередования фаз, обрыва фазных и нулевого проводов.
Ведение профилей активной и реактивной энергии, с возможностью настройки времени усреднения;
Контроль вскрытия крышки зажимов и кожуха.
Контроль воздействия магнитным полем.
Самодиагностика.
Защита информации.
Отключение нагрузки по отклонению частоты сети, напряжения на каждой фазе, превышению допустимого тока на каждой фазе, по превышению лимита активной потребляемой мощности, или прямое через интерфейс.

Показатели	Величины
Класс точности по активной/реактивной энергии	1/1
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (100)
Стартовый ток (чувствительность), мА	10
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Время усреднения профилей нагрузки, мин	1, 3, 5, 10, 15, 30, 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	360
Количество датчиков тока, шт	3
Диапазон рабочих температур, °С	от минус 40 до плюс 70
Масса, не более, кг	2,1
Степень защиты по ГОСТ 14254-96	IP64 – измерительный блок;
