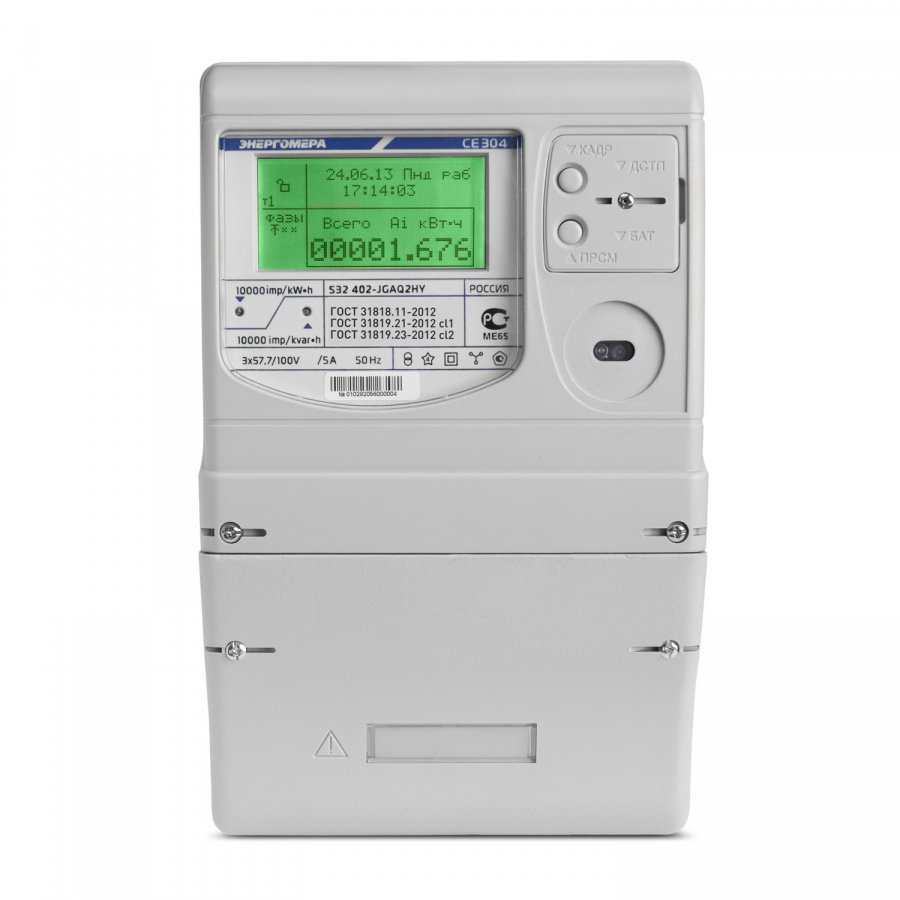

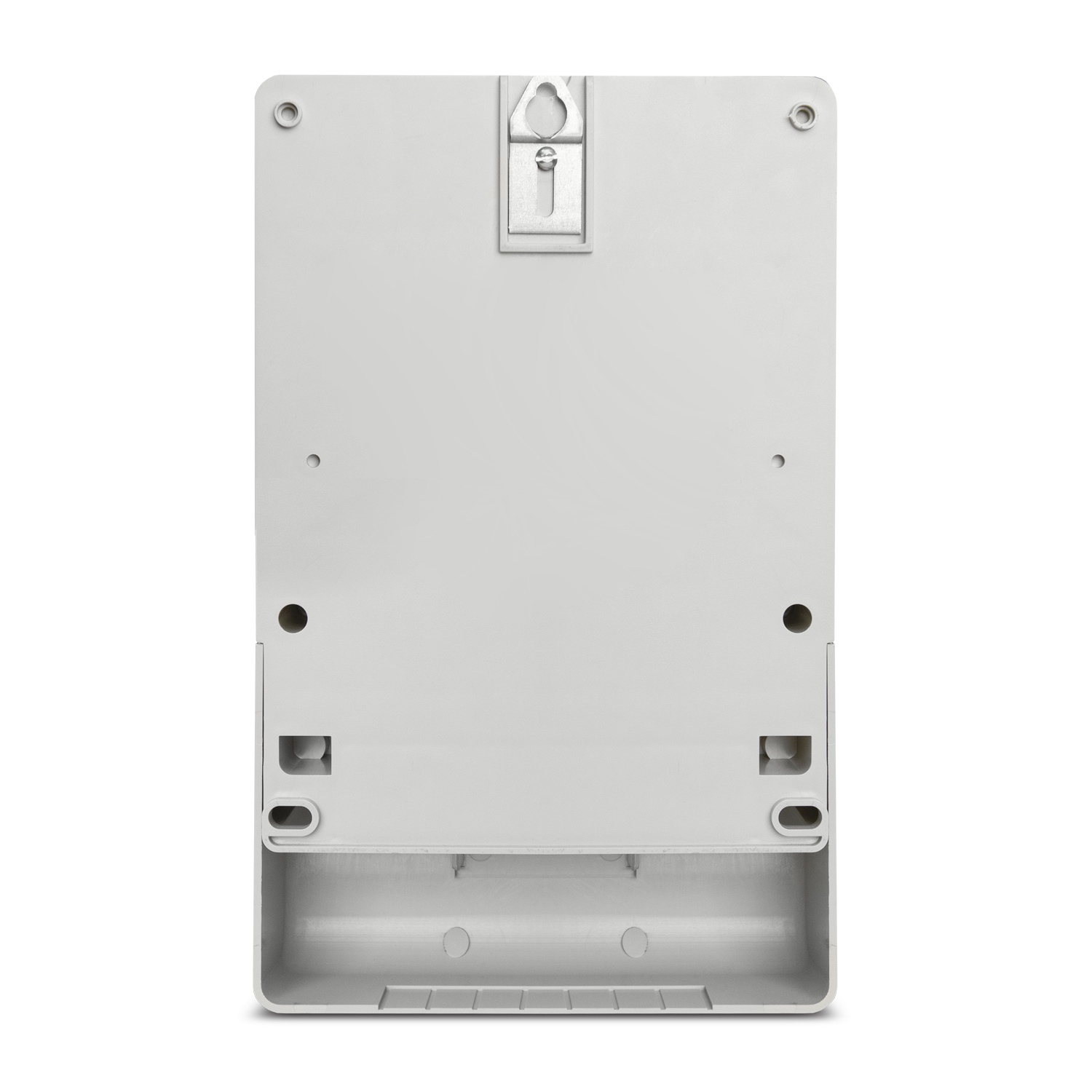

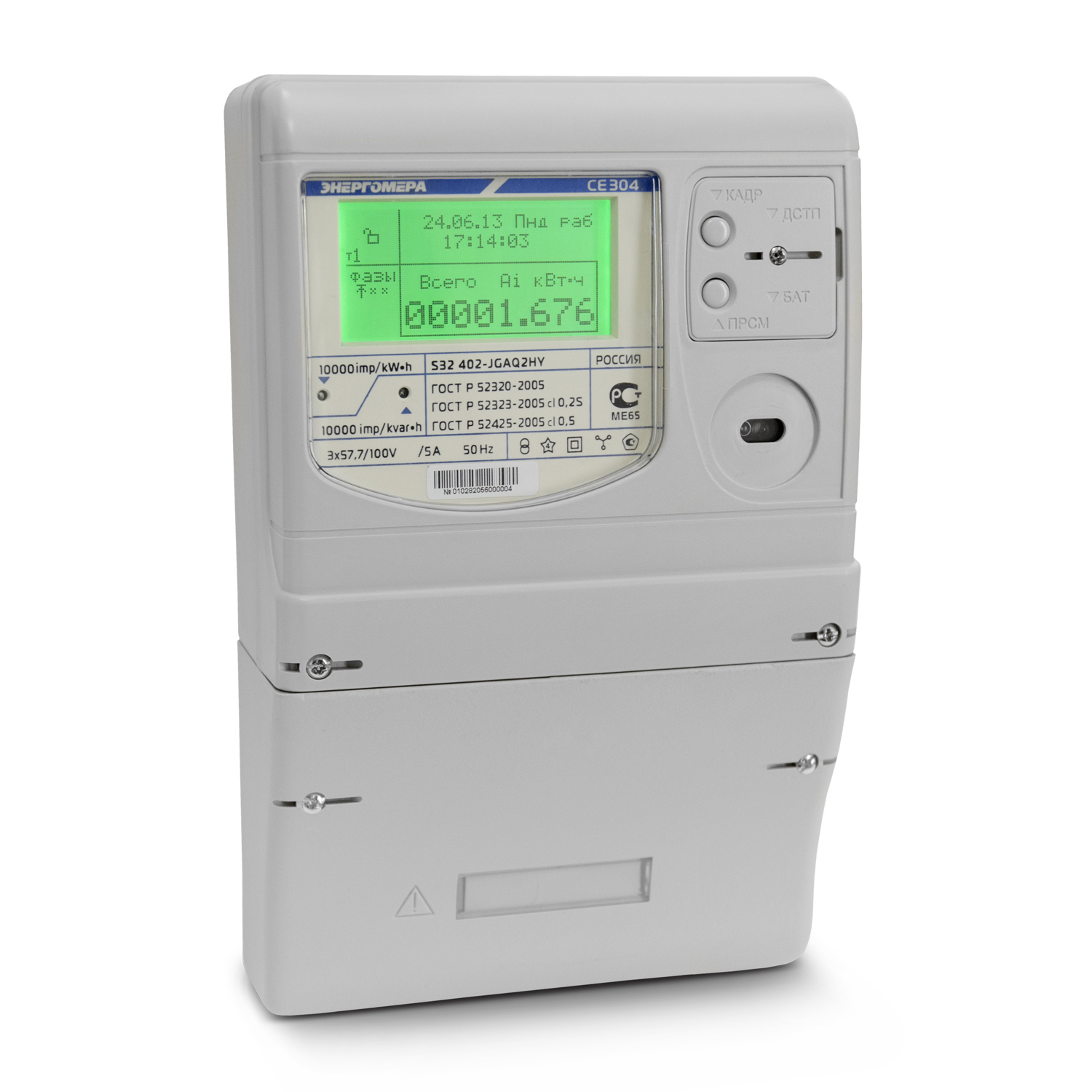

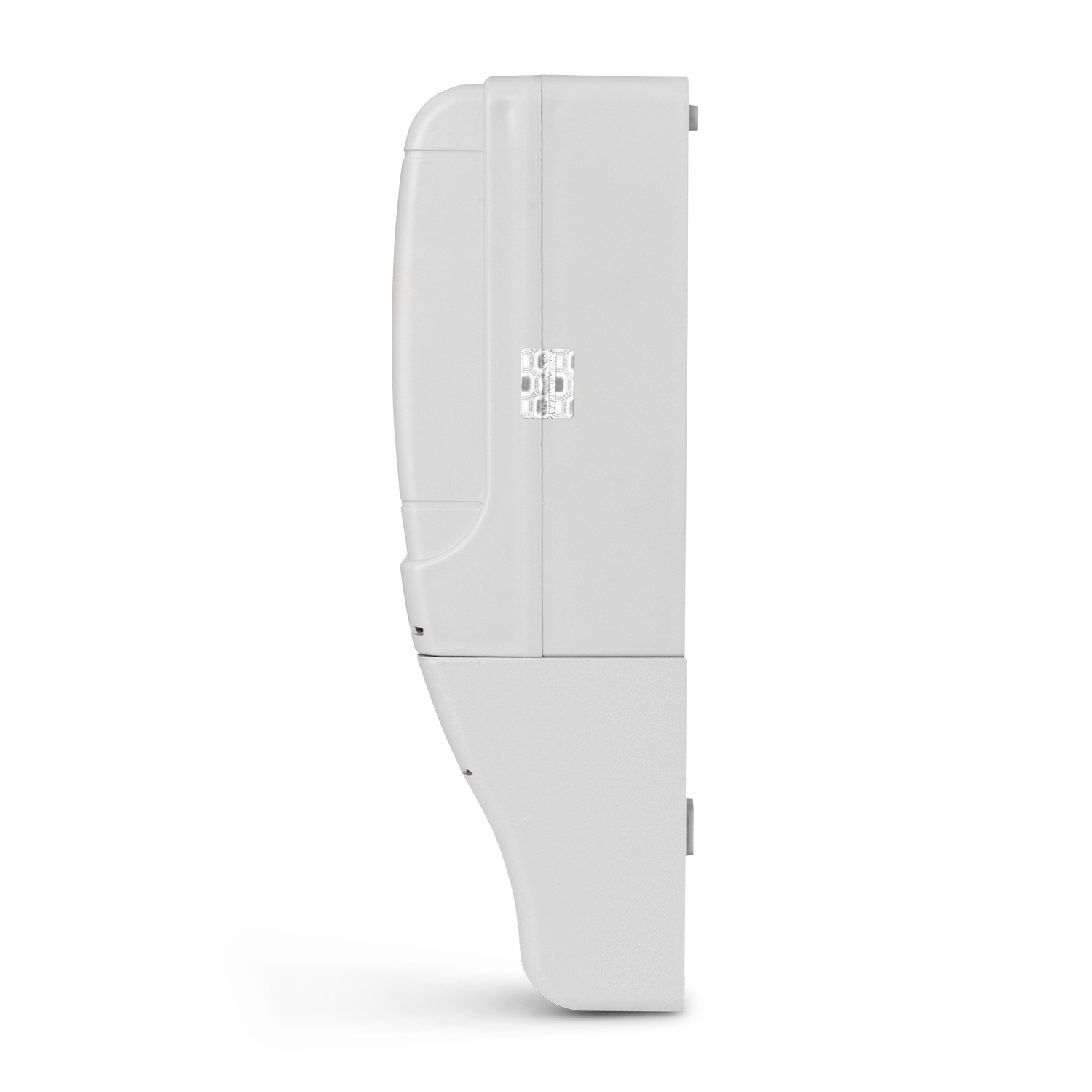

Трехфазный многотарифный счетчик CE304-S32

Счетчик обеспечивает

• Обмен информацией с внешними устройствами обработки данных через оптический порт и/или 1 или 2 независимо работающих интерфейса RS485, RS232, а также через GSM-модем.
• Коррекцию хода часов (±30 с/сутки).
• Обнуление всех энергетических параметров (при соответствующем доступе).
• Сохранение расчетных показателей и констант пользователя не менее 10 лет, а хода часов и ведения календаря - не менее 8 лет при отсутствии внешнего питающего напряжения.
• Фиксацию в журналах фактов:
  • последних корректировок любых программируемых параметров, в том числе обнулений энергетических параметров и коррекции времени;
  • последних изменений (пропаданий, выхода за заданные пределы) фазных напряжений;
  • последних изменений состояния (сбоев, результатов тестирования) счетчика.
• Возможность проверки порога чувствительности.

Нормативно-правовое обеспечение

• ГОСТ 31818.11-2012 (IEC 62058-11-2012)
• ГОСТ 31819.21-2012 (IEC 62058-21-2012)
• ГОСТ 31819.22-2012 (IEC 62053-22:2003)
• ГОСТ 31819.23-2012 (IEC 62053-23:2003)
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

• Средняя наработка до отказа - 120000 часов.
• Средний срок службы - 30 лет.
• Межповерочный интервал - 12 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:

• количества потребленной и отпущенной активной (реактивной) электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
• количества потребленной и отпущенной активной (реактивной) электроэнергии за текущий и прошедших 12 месяцев раздельно по четырем тарифам;
• количества потребленной и отпущенной активной (реактивной) электроэнергии за текущие и прошедших 45 суток раздельно по четырем тарифам;
• активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии;
• действующего тарифа и направления электроэнергии (отпуск, потребление);
• энергии потерь в цепях тока нарастающим итогом для каждого направления электроэнергии.

Дополнительно счетчик обеспечивает измерение и индикацию:

• среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
• среднеквадратических значений токов по каждой фазе в цепях тока;
• углов сдвига фаз между основными гармониками фазных напряжений и токов;
• значений коэффициентов активной и реактивной мощностей;
• значений частоты сети.

Счетчик обеспечивает возможность задания следующих параметров:

• текущего времени и даты;
• значения ежесуточной коррекции хода часов;
• разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
• до 12-ти дат начала сезона;
• до 15-ти зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона;
• до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
• графиков тарификации субботних и воскресных дней;
• коэффициентов трансформации тока и напряжения;
• пароля для доступа по интерфейсу (до 8 символов);
• идентификатора (до 24 символов);
• скорости обмена (в т.ч. стартовой);
• перечня кадров, выводимых на индикацию.

Особенности электросчетчика

• Параллельная работа по двум интерфейсам.
• Наличие оптопорта, интерфейсов RS232 и/или RS485 для передачи данных.
• Исполнения с GSM/GPRS модемом.
• Измерение показателей качества электроэнергии по ГОСТ 13109-97.
• До 16 независимых профилей параметров с различным интервалом усреднения.
• Хранение профилей нагрузок до 330 суток (при времени усреднения 30 минут).
• Учет потерь в линиях электрической сети.
• Реле управления нагрузкой.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.
• Программируемая возможность выбора протокола обмена МЭК-61107 (режим С) или ModBus (режимы ASCII или RTU) по встроенному интерфейсу (кроме оптопорта и GSM).

Примечания

Программно-аппаратная защита от любых изменений системной памяти и памяти накопленных данных (кроме начального обнуления памяти накопленных данных при соответствующем уровне доступа), а также памяти программ (программируемых параметров) от несанкционированных изменений (система паролей и пломбируемая кнопка).
