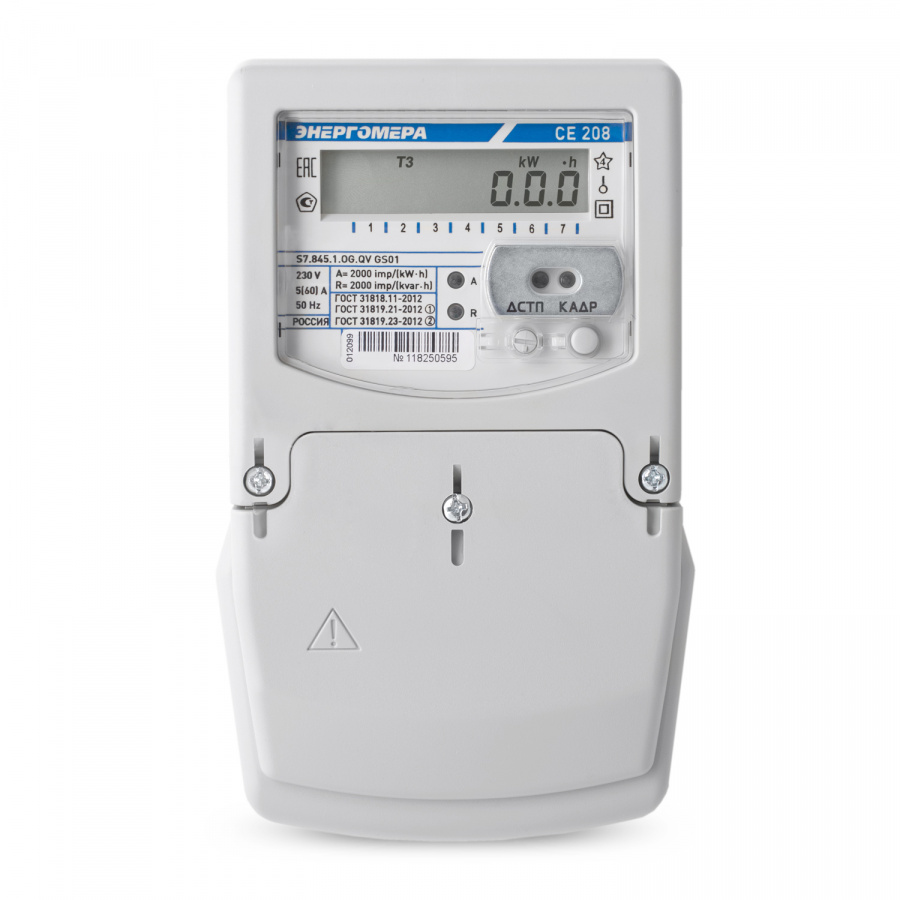

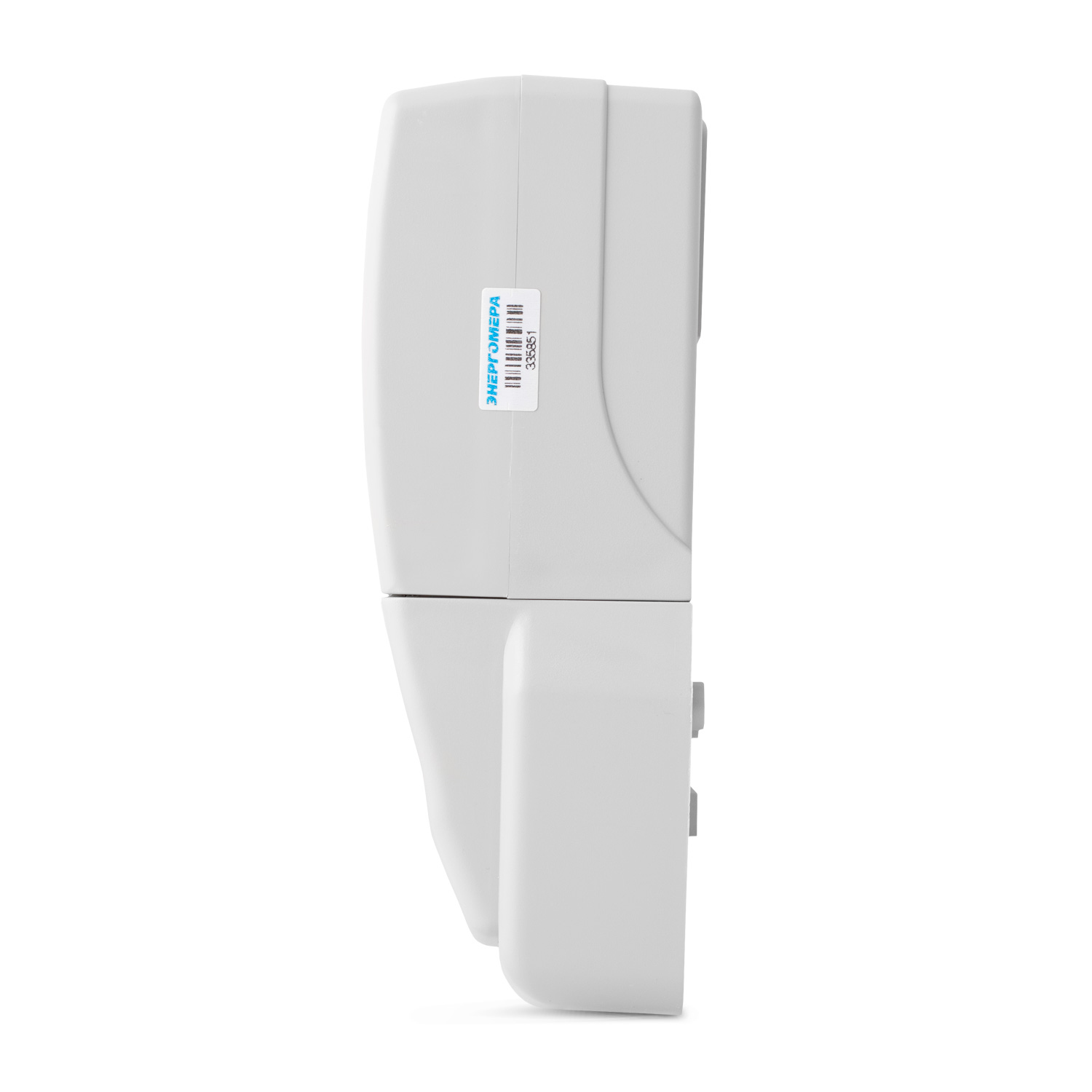

Однофазный многотарифный счетчик CE208-S7 IEC — «Учет И

Описание

Счетчик предназначен для измерения активной энергии в прямом и реактивной энергии в прямом (потребляемом) и обратном (генерируемом) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Счетчик имеет интерфейсы связи и предназначен для работы как автономно, так и в составе АИИС КУЭ для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Подробное описание

Доступные цены на весь ассортимент

Быстрая подготовка вашего заказа

Гарантия качества от производителей

Нормативно-правовое обеспечение

Соответствует ГОСТ-31818.11
Соответствует ГОСТ-31819.21
Соответствует ГОСТ-31819.23
Сертифицирован и внесен в Государственный реестр средств измерений РФ
Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

Средняя наработка на отказ - 220000 часов.
Межповерочный интервал - 16 лет.
Средний срок службы - 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности

Учет энергии нарастающим итогом суммарно и по тарифам:
- активная;
- реактивная прямая;
- реактивная обратная.
Измерение параметров сети:
- ток;
- напряжение сети;
- частота сети;
- коэффициент мощности.
- полная мощность;
- активная мощность;
- реактивная мощность.
Ведение архивов тарифицированной (до 4 тарифов) и суммарной учтенной активной энергии:
- за текущий и 35 предыдущих месяцев;
- на конец месяца за 36 месяцев;
- за текущие и 127 предыдущих суток;
- на конец суток за 128 суток.
Ведение архивов профилей нагрузки активной мощности до 128 суток, при интервале усреднения 30 мин.
Учёт направления потока мощности и оценка правильности подключения счетчика.
Контроль вскрытия крышки клеммной колодки.
Тарификация:
- по четырем тарифам;
- до 8 тарифных зон в пределах суток с дискретностью 1 минута;
- до 36 различных суточных расписаний переключений тарифов и до 12 сезонных программ. (сезонная программа определяет неизменную тарификацию на время от одного дня до календарного года);
- до 32 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации по дню недели принятой в сезонной программе.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролем.
Обеспечение фиксации:
- корректировок времени;
- изменений настроек счетчика;
- отклонений параметров сети;
Коррекция хода часов:
- температурная компенсация хода часов;
- возможность ручной коррекции и через интерфейс (суммарное время коррекций - не более 29 секунд в календарные сутки);
- широковещательная синхронизация хода часов через интерфейс.
Управление отключающим реле (размыкателем нагрузки):
- по команде через интерфейс;
- по превышению лимита (максимума) мощности с автоматическим включением (через время не более 30 минут) или включением с помощью нажатия кнопки;
- по выходу напряжения сети за установленные границы;
- при попытке доступа к зажимной плате счетчика.

Показатели	Величины
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Время усреднения профилей нагрузки, мин	3, 5, 10, 15, 30, 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	256
Датчик тока	Шунт
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур, °С	от минус 45 до плюс 70

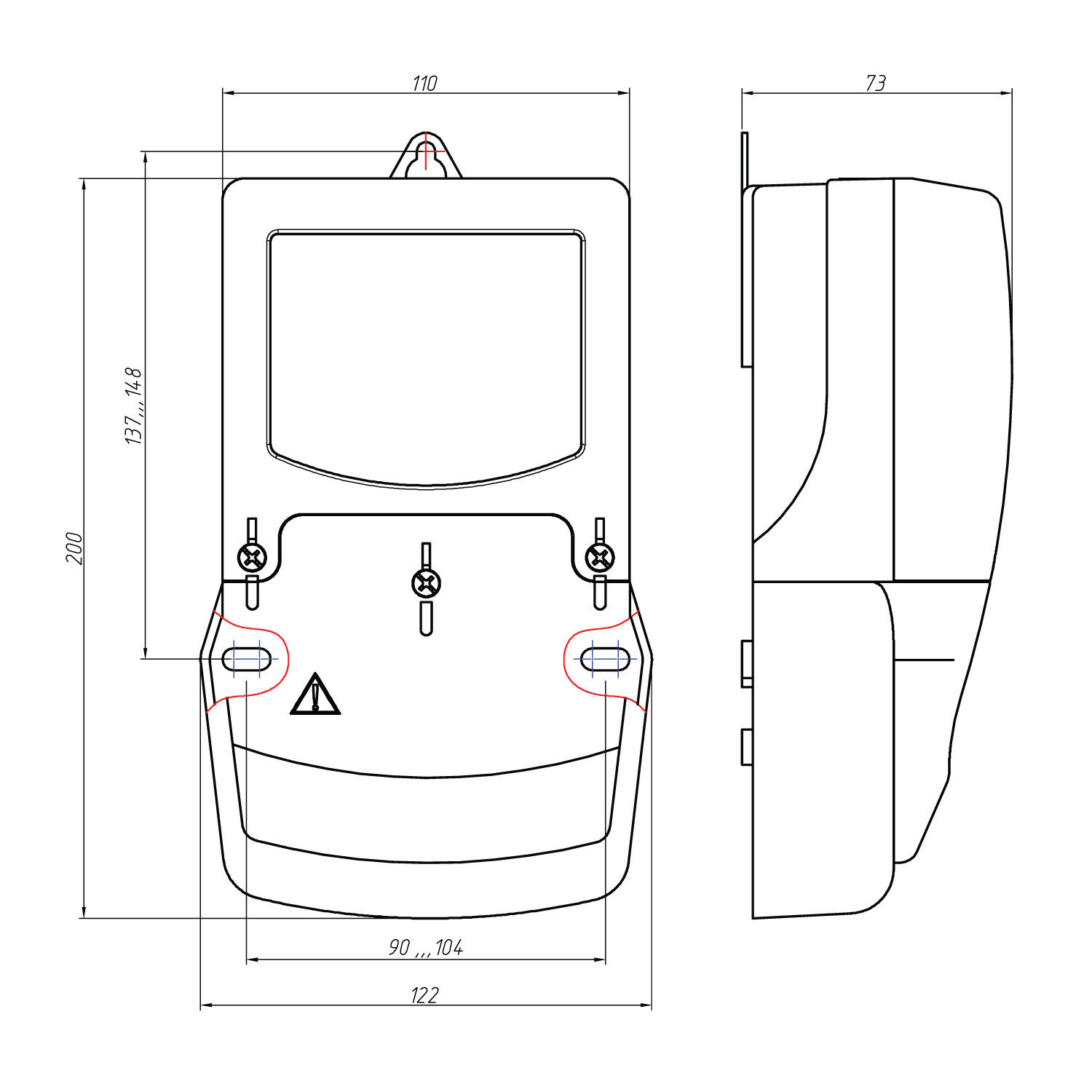

Габаритные размеры (ВхШхГ), не более, мм	213,3 х 122 х 73
Масса, не более, кг	1
Степень защиты по ГОСТ 14254-96	IP51
