Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012.
- ГОСТ 31819.21-2012.
- ГОСТ 31819.23-2012.
- ГОСТ 32144-2013.
- ГОСТ 30804.4.30-2013.
- ГОСТ Р 58940-2020.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза.
Характеристики надежности
- Средняя наработка на отказ - 280000 часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет.
Функциональные возможности
- Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
- Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet.
- Измерение показателей качества электроэнергии по классу «S»:
- положительное и отрицательное отклонение напряжения;
- отклонение частоты сети;
- длительность и глубина провала напряжения;
- длительность и максимальное значение перенапряжения;
- перерывы электроснабжения.
- Измерение параметров сети:
- частоты напряжения;
- токов;
- напряжений;
- углов между током и напряжением;
- коэффициентов мощности;
- активной мощности;
- реактивной мощности;
- полной мощности.
- Измерение тока в нулевом проводе.
- Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).
- Контроль наличия внешнего переменного и постоянного магнитного поля.
- Защита информации.
- Защита от несанкционированного доступа.
- Фиксирование несанкционированного доступа к прибору.
- Объем журнала событий превышает 500 записей.
- Датчик магнитного поля.
- Журналы событий.
- Самодиагностика.
- Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
- Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.
- Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
- Отображение на ЖКИ.
- Даты и времени.
- Потребленной энергии суммарно и по тарифам.
- Активной и реактивной мощности, напряжения, тока и частоты.
- Энергии на конец последнего расчетного периода суммарно и по тарифам.
- Режима приема и отдачи электрической энергии.
- Факта нарушения индивидуальных ПКЭ.
- Небаланса токов в фазном и нулевом проводе.
- Вскрытие электронных пломб.
- Факт события воздействия магнитом.
- Индикатор функционирования.
- Корректировка даты, времени, часового пояса.
- Изменение тарифного расписания.
- Изменение состава и последовательности вывода индикации на ЖКИ.
- Программирование параметров фиксации индивидуальных ПКЭ.
- Изменение даты расчетного периода.
- Изменение паролей доступа и ключей шифрования.
- Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами Выкл, Авто, Вкл.
Программное обеспечение
Встроенное программное обеспечение счетчика электроэнергии однофазного многофункционального СЕ207 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении реализованы все перечисленные функциональные возможности счетчика.
|
Показатели
|
Величины
|
|
Класс точности по активной/реактивной энергии
|
1/2
|
|
Номинальное напряжение, В
|
230
|
|
Базовый (максимальный) ток, А
|
5 (80)
|
|
Стартовый ток (чувствительность), мА
|
10
|
|
Частота измерительной сети, Гц
|
50±2,5
|
|
Число тарифов
|
4
|
|
Время усреднения профилей нагрузки, мин
|
1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
|
|
Глубина хранения профиля (при времени усреднения 30 мин.), сутки
|
128
|
|
Датчик тока
|
Шунт
|
|
Количество измерительных элементов
|
Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
|
|
Диапазон рабочих температур, °С
|
от минус 40 до плюс 70
|
|

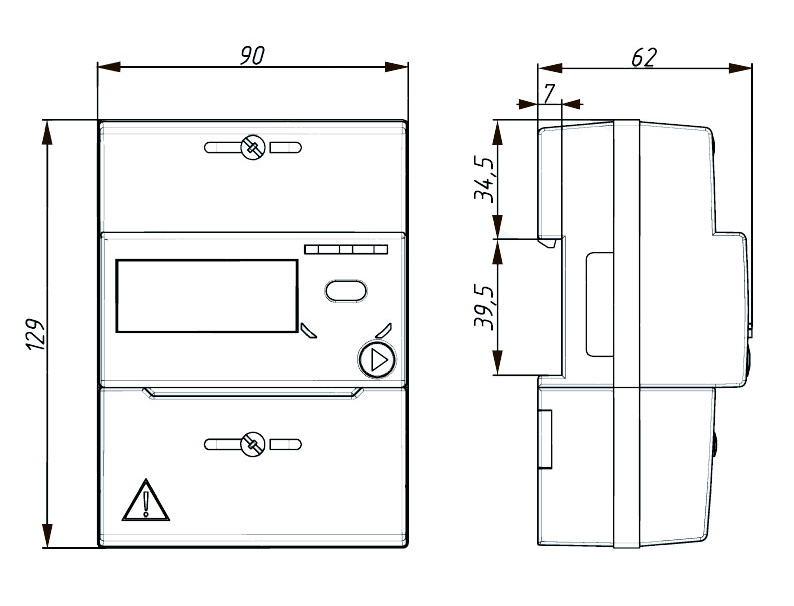

Габаритные размеры (ВхШхГ), не более, мм
|
129 x 90 x 62
|
|
Масса, не более, кг
|
1
|
