 Устройство считывания счетчиков
СЕ901 RU
ТУ 4229-001-63919543-2012
Устройство предназначено для дистанционного считывания данных по радиоканалу со счетчиков электрической энергии:
- СЕ303 Х ХХХ ХR1XZ СЕ831М01.03,
- СЕ303 Х ХХХ ХR2XZ СЕ831М02.03,
- СЕ301 Х ХХХ ХR1XZ СЕ831М01.03,
- СЕ301 Х ХХХ ХR2XZ СЕ831М02.03,
- СЕ208,
- СЕ201Х S7 14Х JR1XXZ СЕ831М03.03,
- СЕ201 S7 14Х JR2XXZ СЕ831М04.03

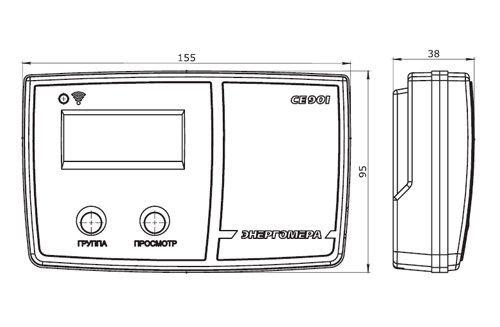

Габаритные размеры
Характеристики надежности
- Средний срок службы устройства не менее 30 лет
- Средняя наработка на отказ устройства не менее 160000 ч
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска.
Функциональные возможности
- Обеспечивает считывание информации со счетчиков электрической энергии через радиоинтерфейс на жидкокристаллический дисплей.
- Обеспечивает обмен данными с ПК через USB интерфейс.
- Питание устройства осуществляется от внешнего источника постоянного тока – 5 В, подключаемого через разъем мини-USB или от двух элементов питания (типоразмер АА) с номинальным напряжением 1,5 В.
- Применение программы обслуживания счетчиков «AdminTools», расположенной на официальном сайте, позволяет задавать в устройстве:
- сетевой адрес и адрес узла счетчика;
- частоту работы радиомодуля.
| Показатели |
Величины |
| Частота передачи, МГц |
433 |
| Мощность передатчика, мВт |
10 |
| Тип модуляции передатчика |
GFSK |
Ток потребления:
в режиме считывания, не более, мА
в активном режиме, не более, мА
в режиме энергосбережения, не более, мкА
в выключенном состоянии, не более, мкА
|
100
1
70
40
|
| Скорость передачи данных, Кбит/с |
1,2 - 57,6 |
| Напряжение питания, В |
3,5-5,5 |
| Диапазон рабочих температур, °С |
от минус 20 до 55 |
| Габаритные размеры, мм |
155х95х38 |
| Масса, не более, кг |
0,2 |
СЕ901 X U - XX
| |
|
|
|
|
|
Обозначение счетчика:
01 - СЕ303 X XXX XR1XZ CE831M01.03;
СЕ303 X XXX XR1XZ CE831M02.03;
СЕ301 X XXX XR1XZ CE831M01.03;
СЕ301 X XXX XR1XZ CE831M02.03;
СЕ208;
СЕ201X S7 14XJR1XXZ CT831M03.03;
СЕ201 S7 14XJR1XXZ CT831M04.03. |
| U - USB–интерфейс для связи с ПК |
| R – радиоинтерфейс 433 МГц |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
